Современный частный дом невозможно представить без большого количества электрических приборов: бытовая техника, системы отопления, насосы, кондиционеры, освещение, электроинструменты. Всё это требует безопасной и правильно спроектированной электросети. Одним из важнейших элементов такой системы является заземление.
Несмотря на это, многие владельцы частных домов недооценивают его значение или вовсе игнорируют устройство заземляющего контура. Между тем именно заземление обеспечивает безопасность людей, защищает оборудование и снижает риск пожара.
Разберёмся подробнее, зачем нужно заземление и как оно работает.
Заземление — это система, которая соединяет электрическую сеть дома с землёй через специальный контур из металлических элементов. Его задача — безопасно отводить электрический ток в землю в случае аварийной ситуации.
Если происходит пробой изоляции или повреждение электрического прибора, ток может попасть на металлический корпус оборудования. Без заземления это создаёт риск поражения электрическим током.
Когда система заземления работает правильно, ток уходит в землю и не представляет опасности для человека.

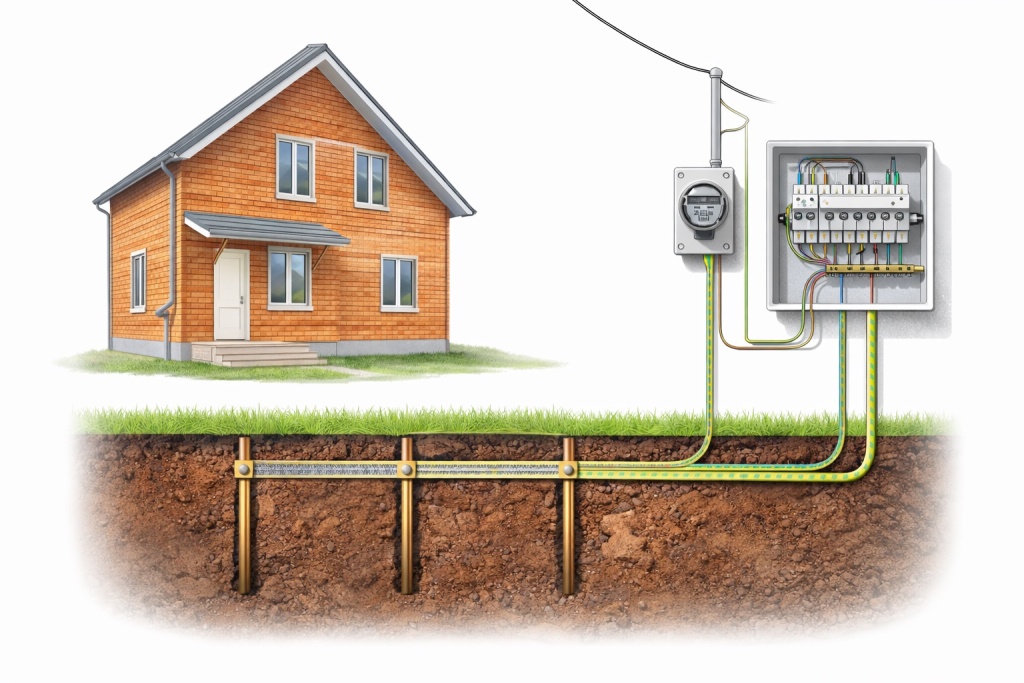

Такая схема помогает наглядно понять принцип работы заземления и его основные элементы.
Заземление выполняет сразу несколько важных функций.
Это основная задача системы. Если корпус электрического прибора оказался под напряжением, заземление отводит опасный ток в землю.
Без заземления прикосновение к такому прибору может привести к серьёзной травме.
Современная техника чувствительна к скачкам напряжения и статическому электричеству. Правильное заземление помогает защитить:
котлы отопления;
стиральные машины;
холодильники;
насосное оборудование;
компьютерную технику.
Это особенно важно в частных домах, где используется большое количество инженерного оборудования.
Заземление напрямую связано с работой автоматических выключателей и устройств защитного отключения (УЗО).
Когда происходит утечка тока, система защиты фиксирует её и автоматически отключает питание. Без заземления такие устройства могут работать некорректно.
Электрические неисправности являются одной из распространённых причин пожаров. Неправильная работа электросети может привести к перегреву проводки или искрению.
Система заземления снижает риск таких ситуаций и повышает общую пожарную безопасность дома.
Стандартная система заземления частного дома состоит из нескольких элементов.
Заземляющий контур — металлические электроды, погружённые в землю.
Соединительные проводники — металлическая полоса или провод, соединяющий электроды.
Заземляющая шина — элемент в электрощите, к которому подключаются проводники.
Защитный проводник PE — провод, соединяющий электрические приборы с заземляющей системой.
Все элементы должны быть правильно соединены и соответствовать требованиям безопасности.

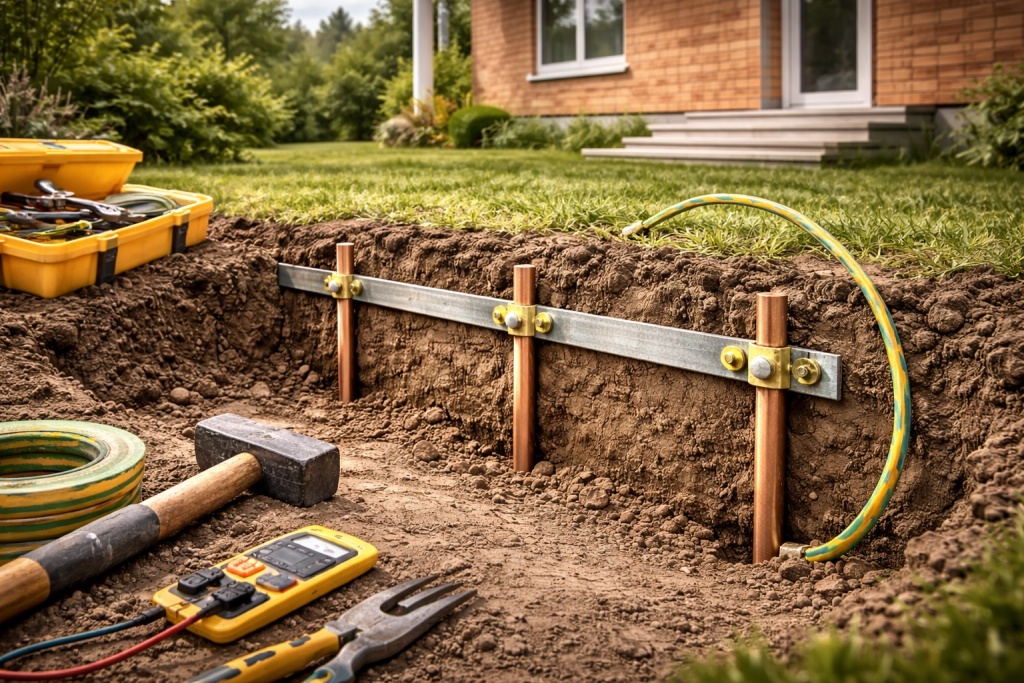

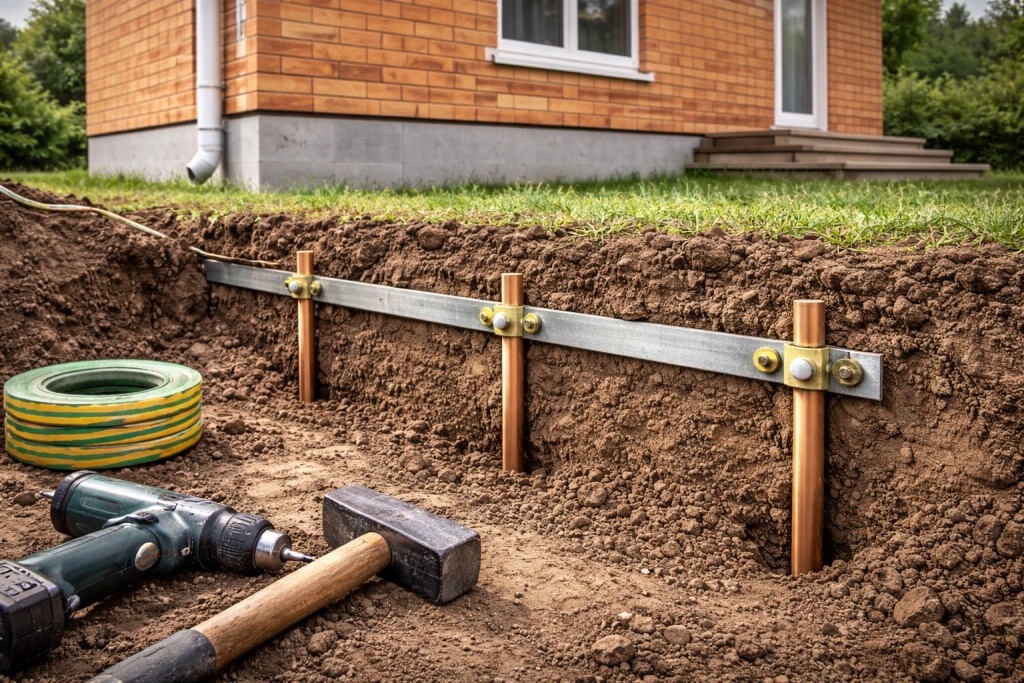

Такое изображение наглядно показывает реальный процесс устройства заземления.
В частных домах чаще всего применяются несколько типов систем.
Это одна из самых распространённых схем. В ней проводник PEN разделяется на два отдельных проводника — нулевой и защитный.
Такая система обеспечивает надёжную защиту и широко применяется в современном строительстве.
В системе TT используется отдельный контур заземления, который не связан напрямую с сетью электроснабжения.
Она часто применяется в загородных домах и дачных участках.
Эта система используется реже и применяется в специализированных объектах.
Лучше всего проектировать систему заземления ещё на этапе строительства дома. Это позволяет:
правильно расположить контур;
обеспечить надёжные соединения;
избежать переделок после завершения строительства.
Если дом уже построен, заземление также можно установить, но это потребует дополнительных работ на участке.
Заземление — обязательный элемент безопасной электрической системы частного дома. Оно защищает людей от поражения электрическим током, предотвращает повреждение бытовой техники и снижает риск пожара.
Грамотно выполненная система заземления должна проектироваться и устанавливаться с учётом особенностей дома и электрической нагрузки.
